Oglekļa tērauda profils



Vienums	Pieejamās specifikācijas
Produkts	Oglekļa tērauda profili / konstrukciju tērauda sekcijas
Profilu veidi	H, I, U, C, L, T, Z, plakanas, HP un pielāgotas sadaļas
Tērauda kategorijas	ASTM A36, A572 Gr.50, A992, S235JR, S275JR, S355JR/J2, SS400, Q235B, Q355B
Materiālu standarti	ASTM A36/A572/A992, EN 10025-2, JIS G3101/G3106, GB/T 700/1591, ja piemērojams
Ražošana	Karstā velmēšana, aukstā velmēšana, metināšana un izgatavošana
Izmēri un garums	Standarta sekciju sērija/projekts-īpaši izmēri/-līdz-garumam
Virsmas apdare	Kā-velmēts, skrotis-spridzināts, gruntēts, krāsots vai cinkots
Pārbaude un dokumenti	MTC, EN 10204 3.1 Kur norādīts, izmēru pārbaude, neobligāta trešās-puses pārbaude

Klase, ražošanas ceļš, izmēru pieejamība un piemērojamie tehniskie standarti tiek apstiprināti individuāli katram profilam un pirkuma pasūtījumam.

Pilnīgi strukturālo tērauda sekciju risinājumi

Dongmeng Group piedāvā plašu konstrukciju tērauda profilu klāstu, kas ietver primāro slodzi{0}}nesošos elementus, sekundārās rāmja sastāvdaļas, savienojuma materiālus un pielāgotas konstrukcijas daļas.

Mūsu portfelis ir sakārtots pēc{0}}šķērsgriezuma ģeometrijas un ražošanas metodes, lai palīdzētu pircējiem noteikt saviem projektiem piemērotus profilus.

1,1 H sijas un platas atloku daļas

H sija / universāla kolonna / plata atloka sija

H-formas tērauda sekcijām ir centrālais tīkls un divi atloki. Dažādas sekciju sērijas piedāvā dažādas dziļuma, atloka platuma, biezuma un sekciju īpašību kombinācijas.

Tie ir plaši paredzēti primāro konstrukciju karkasiem, kolonnām, lieljaudas sijām- un rūpnieciskām tērauda konstrukcijām.

Kopējās sadaļas sērija:

HEA – Eiropas platuma atloku sekcijas

HEB – Eiropas platās atloku sekcijas

HEM – smagas Eiropas platas atloku sekcijas

W Shapes – amerikāņu platās atloku sekcijas

UB – universālās sijas

UC — universālās kolonnas

GB/TH Sekcijas – Ķīnas strukturālie H profili

Pieejamās klases ģimenes:S235, S275, S355, ASTM A36, ASTM A572, ASTM A992, Q235 un Q355, ievērojot sadaļas specifikācijas.

Tipiski pielietojumi:Tērauda kolonnas, noliktavu karkasi, industriālās ēkas, iekārtu atbalsta konstrukcijas un konstrukciju izgatavošana.

1.2 Oglekļa tērauda I sijas

IPE / IPN / Standarta I sadaļas

I sijas sastāv no diviem atlokiem, kas savienoti ar vertikālu tīklu. Pieejamās sekciju sistēmas ietver gan paralēlo-atloku, gan konusveida{2}}atloku dizainu.

Atbilstošā I sadaļa ir jāizvēlas, izmantojot tās publicētās sadaļas īpašības, ielādes nosacījumus, atbalsta konfigurāciju un piemērojamo dizaina kodu.

Kopējās sadaļas sērija:

IPE — Eiropas paralēlās{0}}atloka I sadaļas

IPN — Eiropas konusveida{0}}atloka I sekcijas

S Shapes – amerikāņu standarta sijas

JIS standarta I sadaļas

GB/T standarta I sijas

Tipiski pielietojumi:Grīdas sijas, starpstāvu konstrukcijas, industriālās platformas, iekārtu karkasi un nesošie elementi.

1.3. Karstā-tērauda velmēšanas kanāli

UPN / UPE / PFC / C / MC sadaļas

Karsti velmētajiem-kanāliem ir atvērts U-vai C-formas-veida šķērsgriezums, kas sastāv no tīkla un diviem atlokiem.

Tie ir pieejami ar dažādu atloku ģeometriju un izmēru sistēmām.

Galvenie veidi:

UPN – Eiropas kanāli ar konusveida iekšējām atloku virsmām.

UPE — Eiropas paralēlie{0}}atloku kanāli.

PFC – paralēlie atloku kanāli.

C Shapes — amerikāņu standarta kanāli.

MC Shapes – dažādi amerikāņu kanāli.

GB/T un JIS kanālu sadaļas.

Kanālu sekcijas parasti izmanto kā sekundārās sijas, malu elementus, balstus, stiprinājuma elementus un izgatavotus konstrukciju mezglus.

Piezīme. Karsti{0}}velmētos strukturālos kanālus nedrīkst jaukt ar viegliem, auksti -veidotiem C zariem. To izgatavošanas metodes, izmēri un konstrukcijas īpašības atšķiras.

1.4 Vienāda leņķa tērauds

Karsti{0}}velmēts vienāds kājas leņķis / L sekcija

Vienādos leņķos ir divas perpendikulāras kājas, kuru garums ir vienāds.

Šos profilus parasti izmanto konstrukciju savienojumos, kopnēs, stiprinājumu sistēmās un vispārējā tērauda ražošanā.

Apzīmējuma piemērs:L50 × 50 × 5 mm.

Tipiski pielietojumi:

Tērauda kopnes un stiprinājumi

Savienojumu atbalsta

Aprīkojuma rāmji

Torņi un nesošās konstrukcijas

Vispārējā rūpnieciskā ražošana

1.5 Nevienāda leņķa tērauds

Karstā-nevienāds kājas leņķis

Nevienādos leņķos ir divas perpendikulāras kājas ar dažādiem nominālajiem izmēriem.

Tie ir piemēroti konstrukcijas detaļām, kur nepieciešamas nevienlīdzīgas savienojuma virsmas vai specifiski ģeometriski izkārtojumi.

Apzīmējuma piemērs:L75 × 50 × 6 mm.

Izvēloties, jāņem vērā faktiskā sekcijas orientācija, slodzes ekscentriskums, savienojuma izkārtojums un projekta rasējumi.

Tipiski pielietojumi:Konstrukciju kronšteini, savienojumu mezgli, sekundārie karkasi, mašīnu balsti un izgatavotas tērauda konstrukcijas.

1.6. Strukturālās T sekcijas

T sija / T-stienis / Izgriezt T sekciju

T sekcijas sastāv no atloka un perpendikulāra tīkla.

Atkarībā no nepieciešamā standarta un ražošanas ceļa konstrukcijas Tējas var piegādāt kā velmētas sekcijas, sadalītas sekcijas, kas grieztas no piemērotiem H vai I profiliem, vai izgatavotas detaļas.

Izplatītākie veidi:

Velmētas T sekcijas

Izgrieziet T sekcijas

WT formas

Projekts{0}}Īpaši izgatavoti T-krekli

Tipiski pielietojumi:Sekundārās konstrukcijas detaļas, savienojumu detaļas, stiegrojuma sastāvdaļas un izgatavotie mezgli.

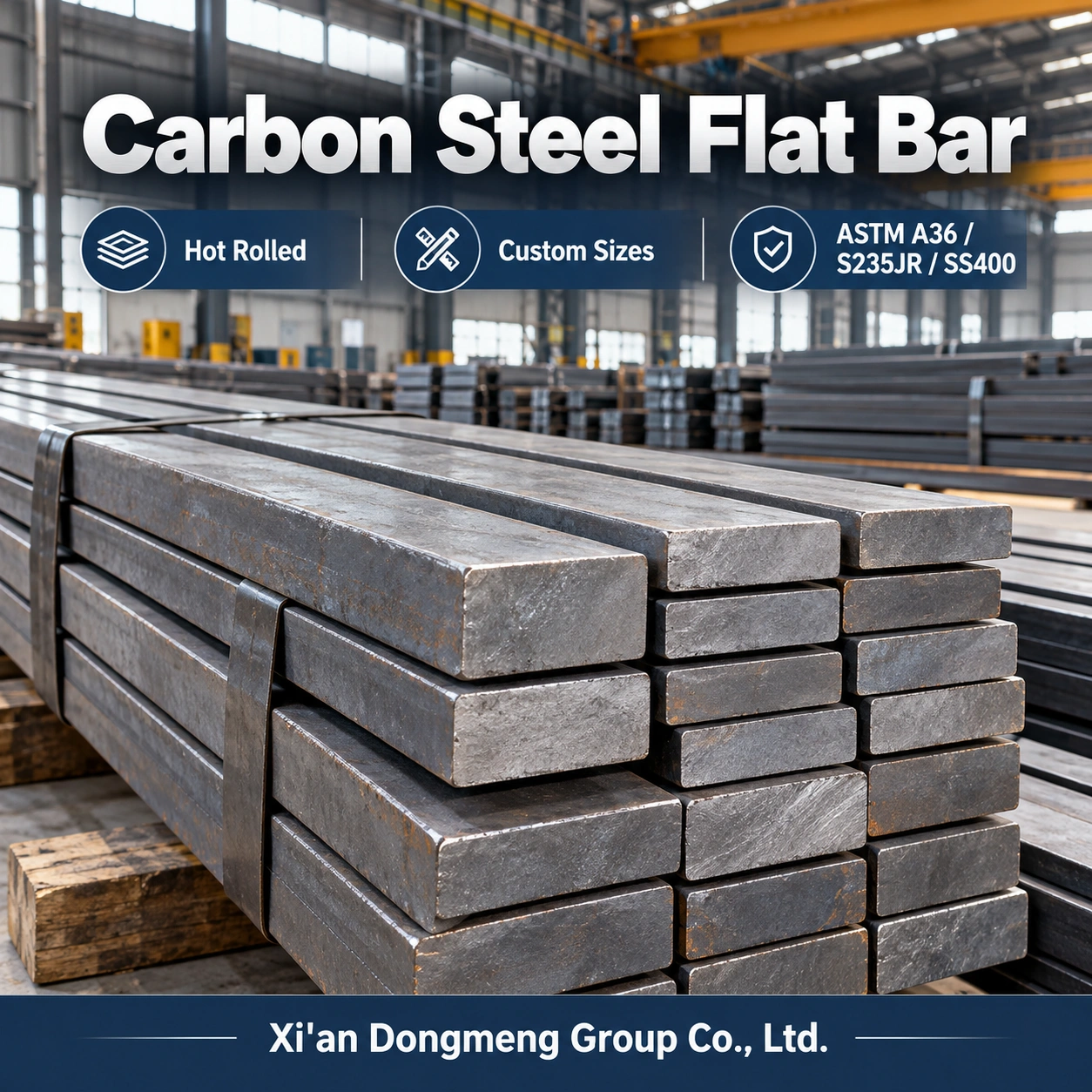

1.7 Oglekļa tērauda plakanie stieņi

Karsti{0}}velmētas plakanas tērauda/taisnstūrveida plakanas sekcijas

Plakanajiem stieņiem ir taisnstūra šķērsgriezums-, un tos plaši izmanto metāla ražošanā un celtniecībā.

Tos var piegādāt standarta izmēros vai sagriezt atbilstoši projektam{0}}noteiktam garumam.

Tipiski pielietojumi:

Savienojuma plāksnes un kronšteini

Rāmja pastiprināšana

Atbalsta komponenti

Metinātie mezgli

Vispārējā ražošana

Plakanie stieņi var tikt integrēti arī ar sijām, kanāliem un leņķiem konsolidētos konstrukcijas materiālu pasūtījumos.

1.8. Auksti veidoti-C stieņi

C Sadaļa čalots / Lipped C kanāls

Auksti formētie C profili tiek ražoti no tērauda sloksnēm vai ruļļiem, izmantojot velmēšanas{1}}procesu.

Tos plaši izmanto kā sekundāros karkasa elementus tērauda ēkās, īpaši jumta un sienu atbalsta sistēmām.

Parastie specifikācijas parametri:

Sekcijas dziļums

Atloka platums

Lūpu izmēri

Parastā metāla biezums

Tērauda marka

Pārklājuma veids un masa

Nepieciešamais garums

Caurumu un caurumošanas izkārtojums

Tipiski pielietojumi:Jumtu loksnes, sienu lentes, vieglās karkasa un industriālo ēku norobežojošās konstrukcijas.

1.9. Auksti veidoti-Z purlini

Z sekcija čaulīte / Strukturālais Z profils

Z zariem ir Z-formas-šķērsgriezums, un tos parasti izmanto iepriekš-konstruētās tērauda ēkās un garu-laiduma jumtu sistēmās.

Noteiktas Z-sekciju konstrukcijas pieļauj pārklāšanās vai uzmavas savienojumus pie balstiem atkarībā no izvēlētās konstrukcijas sistēmas.

Pieejamās opcijas:

Standarta Z sekcijas

Lūpu Z sekcijas

Pielāgoti garumi

Iepriekš-perforēti profili

Cinkota vai cita noteikta virsmas apdare

Tipiski pielietojumi:Industriālie jumtu segumi, noliktavu konstrukcijas, lauksaimniecības ēkas un sekundārā tērauda karkass.

1.10. Īpaši auksti formēti-tērauda profili

Sigma/Omega/Cepure/Pielāgotas ruļļa{0}}veidotās sekcijas

Papildus parastajiem C un Z profiliem atbilstoši projekta prasībām un pieejamajām ražošanas iespējām var piegādāt īpašas auksti formētas -profilas.

Tehniskajos rasējumos jānorāda profila ģeometrija, parastā metāla biezums, stūra rādiusi, urbumu pozīcijas un pārklājuma prasības.

Tipiski pielietojumi:Vieglas atbalsta sistēmas, sekundārais ietvars, specializētas rūpnieciskās struktūras un projektiem{0}}specifiski izgatavotas sastāvdaļas.

1,11 ZS sekcijas un strukturālie gultņu pāļi

H-Pāve/ZS forma/plata atloka gultņu pāve

HP sekcijas ir strukturāli H-formas profili, kas paredzēti tādiem lietojumiem kā pamatu pāļi un citi noteikti slodzi{1}}nesošie elementi.

Tie jāpasūta atbilstoši atbilstošai konstrukcijas sadaļai un materiāla specifikācijai.

Tipiski pielietojumi:Pamatu projekti, infrastruktūra, ar jūru saistīti būvdarbi{0}}un rūpnieciskie pamati, ievērojot inženiertehniskās un vides prasības.

1.12. Pielāgotas un izgatavotas{1}}tērauda sekcijas

Metinātas H sijas/uzbūvēti{0}}profili/projekts-īpašas sadaļas

Standarta karsti velmētie{0}}profili ne vienmēr atbilst lielu rūpniecisko projektu izmēru vai konstrukcijas prasībām.

Dongmeng Group var koordinēt pielāgotu sekciju izgatavošanu saskaņā ar apstiprinātajiem tehniskajiem rasējumiem un ražošanas iespējamību.

Pielāgošanas iespējas:

Metinātas H un I sekcijas

Uzbūvēti{0}}strukturālie komponenti

Pielāgots sekciju dziļums un atloku platums

Griešana un metināšana

Urbšana un savienojuma sagatavošana

Strūklu apstrāde un noteikta virsmas aizsardzība

Pirms ražošanas ir jāvienojas par nepieciešamo tērauda marku, metināšanas specifikāciju, ražošanas pielaidi, pārbaudes apjomu un pieņemšanas kritērijiem.



Konstrukciju tērauda materiāli dažādām projektu prasībām

Dongmeng Group atbalsta strukturālo profilu iepirkumus, kuru pamatā ir Amerikas, Eiropas, Japānas un Ķīnas standarti.

Sagatavojot pirkuma pasūtījumus, materiālu specifikācijas un izmēru specifikācijas ir jānorāda atsevišķi.



2.1. Materiālu kvalitātes standarti

Standarta	Kopējās atzīmes	Pieteikums
ASTM A36/A36M	A36	Vispārējs oglekļa konstrukcijas tērauds
ASTM A572/A572M	50. klase	Augstas-izturības zema-leģētais konstrukciju tērauds
ASTM A992/A992M	A992	Konstrukciju tērauda formas, parasti norādītas W sekcijām
EN 10025-2	S235JR, S275JR, S355JR, S355J2	Eiropas karsti velmēts -konstrukciju tērauds
JIS G3101	SS400	Vispārējās konstrukcijas velmētais tērauds
JIS G3106	SM490 sērija	Velmēts tērauds metinātām konstrukcijām
GB/T 700	Q235 sērija	Ķīniešu oglekļa strukturālais tērauds
GB/T 1591	Q355 sērija	Ķīniešu augstas{0}}izturības zema-leģētais konstrukciju tērauds

Svarīgi:Šīs kategorijas pārstāv dažādas specifikāciju sistēmas, un tās nedrīkst uzskatīt par automātiski aizvietojamām. Pirms aizstāšanas ir jāpārskata ķīmiskais sastāvs, mehāniskās īpašības, produkta biezums, trieciena prasības un piemērojamās produkta formas.



2.2. Izmēri un pielaides standarti

Standarta	Attiecīgās sadaļas produkti
EN 10365	Karsti velmēti-I, H un kanāla sekciju izmēri un masas
EN 10034	Strukturālās I un H sekciju izmēru un formas pielaides
EN 10024	Konusveida-atloka I sekcijas pielaides
EN 10279	Karsti{0}}velmēta tērauda kanālu pielaides
EN 10056-1 / EN 10056-2	Konstrukcijas leņķu izmēri un pielaides
ASTM A6/A6M	Vispārīgās prasības velmētajām konstrukcijas formām, plāksnēm un stieņiem
JIS G3192	Karsti-velmētu tērauda sekciju izmēri, masa un pieļaujamās variācijas
GB/T 11263	Karsti{0}}velmētas H un grieztas T sekcijas
EN 10162	Auksti velmētas{0}}tērauda sekcijas

Attiecīgais izdevums un visas papildu prasības projektam jānorāda pirkuma pasūtījumā.

2.3. Strukturālā tērauda kvalitātes izvēles rokasgrāmata

Tālāk norādītās vērtības sniedz vispārīgu atsauci uz izplatītākajām konstrukciju tērauda kategorijām.

Tērauda pakāpe	Norādītais minimālais ienesīguma stiprums*
ASTM A36	250 MPa
ASTM A572 50. klase	345 MPa
ASTM A992	345 MPa
S235JR	235 MPa
S275JR	275 MPa
S355JR	355 MPa
S355J2	355 MPa

Vērtības ir orientējošas parastajiem piemērojamajiem konstrukcijas izstrādājumu biezumiem. Šeit norādītajām EN 10025-2 pakāpēm norādītās vērtības attiecas uz nominālā biezuma diapazonu līdz 16 mm. Faktiskās minimālās īpašības ir jāpārbauda attiecībā pret norādīto standartu, izdevumu, izstrādājuma ģeometriju un biezumu.

Pakāpju izvēles apsvērumi

Nepieciešamā konstrukcijas izturība

Sekcijas biezums un ģeometrija

Darba vide un projektētā temperatūra

Charpy trieciena prasības

Metināmība un izgatavošanas metode

Projekta specifikācijas un apstiprināšanas prasības

Piemēram, S355JR un S355J2 ir kopīgs nominālās stiprības apzīmējums, taču to noteiktās ietekmes-testēšanas kvalitātes prasības atšķiras. Tāpēc paredzētajiem ekspluatācijas apstākļiem ir jāapstiprina pareizais kvalitātes apzīmējums.

Iepirkumam nepieciešamā informācija par izmēriem

Konstrukciju tērauda sekcijas tiek identificētas pēc standartizētiem sekciju apzīmējumiem vai pēc to pilnajiem ģeometriskajiem izmēriem.

Lai iegūtu precīzus piedāvājumus, pircējiem ir jānorāda attiecīgā sadaļu sērija, materiāla kategorija, garums, daudzums un jebkādas papildu prasības attiecībā uz izmēriem.

Profila veids	Apzīmējumu piemēri	Galvenie izmēri
H Beam	HEA, HEB, HEM, W, UB, UC	Dziļums, atloka platums, lentes un atloka biezums
Es Beam	IPE, IPN, S	Dziļums, atloka platums un sekciju sērija
Tērauda kanāls	UPN, UPE, PFC, C, MC	Dziļums, atloka izmēri un biezums
Vienāds leņķis	L50×50×5	Kāju platums un biezums
Nevienlīdzīgs leņķis	L75×50×6	Divi kāju izmēri un biezums
Strukturāls T-krekls	WT / Cut T / Rolled T	Dziļums, atloka platums un biezums
Plakans bārs	Platums × Biezums	Platums, biezums un garums
C Purlins	C Sadaļas zīmējums	Dziļums, atloka, malas un parastā metāla biezums
Z Purlins	Z Sekcijas rasējums	Dziļums, atloka, malas un parastā metāla biezums
Izveidots{0}}profils	Pielāgots zīmējums	Pilnīgas ģeometriskās un ražošanas specifikācijas

Apzīmējumu piemēri ilustrē pasūtīšanas formātus un neveido garantēto krājumu sarakstu.

Strukturālo sekcijas izmēru izpratne

Salīdzinot H un I sekcijas, īpaši svarīgi ir vairāki izmēru parametri:

H / h:Kopējais sekcijas dziļums

B / b:Atloka platums

tw:Tīmekļa biezums

tf:Atloka biezums

r:Attiecīgais saknes vai filejas rādiuss

A:Šķērsgriezuma laukums-

Ix/Iy:Apgabala otrais moments par norādītajām asīm

Wx/Wy:Elastīgās sekcijas modulis

Masa:Nominālais svars uz garuma vienību

Inženiertehniskajiem pircējiem izmēru vērtībām un sekciju īpašībām ir jāatsaucas uz attiecīgajām oficiālajām sadaļu tabulām.

Teorētiskais svara aprēķins

Tērauda sekcijām teorētisko masu uz metru var aprēķināt no nominālā šķērsgriezuma laukuma:

Svars (kg/m)=Šķērss-Sekciju laukums (mm²) × 0,00785

Šajā aprēķinā pieņemts, ka tērauda nominālais blīvums ir 7850 kg/m³.

Faktiskais pasūtījuma svars un pieļaujamās masas izmaiņas jānosaka saskaņā ar piemērojamo produkta standartu un tirdzniecības līgumu.



Strukturālo tērauda sekciju izvēles rokasgrāmata

Dažādas tērauda profilu ģeometrijas ir izstrādātas, lai atbilstu dažādām iekraušanas, ražošanas un uzstādīšanas prasībām.

Pareizās sadaļas izvēle ir saistīta ne tikai ar aptuvenas ārējās dimensijas saskaņošanu.

Sadaļas veids	Galvenās ģeometriskās īpašības	Kopēja lietošana
H / plats atloks	Divi atloki, kas savienoti ar centrālo tīklu	Primārās sijas un kolonnas
I sadaļa	I-formas šķērsgriezums-ar sērijas-specifisku atloka ģeometriju	Sijas un ierāmēšana
U / C kanāls	Atvērta sadaļa ar vienu tīklu un diviem atlokiem	Sekundārie balsti un ierāmēšana
L Leņķis	Divas perpendikulāras kājas	Stiprinājumi, kopnes un savienojumi
T sadaļa	Viens atloks un tīkls	Sekundārie dalībnieki un savienojumi
Auksti veidota -C	Viegls veidots kanāls, bieži ar lūpām	Jumta un sienu čaulas
Auksti veidota-Z	Z-veidotā sadaļa	Sekundārais jumta karkass
Uzbūvētā{0}}sadaļa	Izstrādāts un izgatavots no vairākiem tērauda elementiem	Pielāgoti smagie konstrukcijas elementi

H Beam vs I Beam

Lai gan abi pieder pie plašākas H- vai I- formas konstrukcijas elementu saimes, to izmēri un atloku konfigurācijas dažādās starptautiskās sekciju sistēmās atšķiras.

Eiropas HEB sekciju, IPE posmu un Amerikas W sekciju nevajadzētu izvēlēties, pamatojoties tikai uz to nominālo dziļumu.

Jāņem vērā faktiskais šķērsgriezuma laukums-, sekcijas modulis, inerces moments, elementa stabilitāte un savienojuma detaļas.

Karstā-velmētā kanāla un aukstās-veidotās C purlina

Karsti -velmēti kanāli tiek ražoti, izmantojot strukturālos velmēšanas procesus, savukārt auksti-veidotās C velmētas tiek ražotas, veidojot tērauda sloksnes vai loksnes.

To sekcijas ģeometrija, stūra rādiusi, materiāla stāvoklis un konstrukcijas prasības var būtiski atšķirties.

Tos nedrīkst uzskatīt par tiešiem aizstājējiem bez inženiertehniskās pārbaudes.

Vienāds leņķis pret nevienlīdzīgu leņķi

Vienādiem un nevienādiem leņķiem ir atšķirīga kāju ģeometrija, kas ietekmē savienojuma detaļas un sekcijas īpašības.

Izvēle ir atkarīga no savienojuma izkārtojuma, slodzes ceļa, pieejamās uzstādīšanas vietas un inženiertehniskajiem rasējumiem.

Kad ir nepieciešamas{0}}izbūvētas sadaļas?

Izgatavotas sekcijas var apsvērt, ja standarta velmēti profili neatbilst nepieciešamajiem izmēriem, konstrukcijas izvietojumam vai projekta ražošanas specifikācijām.

Pirms ražošanas ir jānosaka inženiertehniskais apstiprinājums, metināšanas procedūras un pārbaudes prasības.

Nepieciešama tehniskā palīdzība? Nosūtiet mums savu sekcijas apzīmējumu vai inženiertehnisko rasējumu piedāvājumam.

No standarta tērauda sekcijām līdz projekta{0}}gatavām sastāvdaļām

Dongmeng Group atbalsta tērauda profilu pasūtījumus, kuriem pirms piegādes nepieciešama papildu apstrāde.

Pieejamos pakalpojumus var koordinēt atbilstoši materiālam, sekcijas izmēram, apstrādes prasībām un ražošanas iespējamībai.

Izgriezt-līdz-garumam

Standarta profilus var sagatavot klienta noteiktos{0}}garumos, lai samazinātu nevajadzīgu griešanu un materiālu apstrādi.

Urbšana un caurumošana

Savienojuma caurumus, montāžas caurumus un skrūvju{0}}caurumu modeļus var apstrādāt saskaņā ar piegādātajiem tehniskajiem rasējumiem.

Metināšana un izgatavošana

Atlasītās sadaļas var apvienot projekta{0}}specifiskos izgatavotos komponentos, pamatojoties uz apstiprinātajām ražošanas prasībām.

Virsmas sagatavošana

Virsmas sagatavošanas iespējas ietver mehānisko tīrīšanu un skrošu strūklu atbilstoši saskaņotajai specifikācijai.

Korozijas aizsardzība

Pieejamie virsmas aizsardzības risinājumi var ietvert:

Kā-velmēts/melns tērauds

Šūta -strūklas virsma

Veikala gruntējums

Rūpnieciskā krāsošana

Sērijveida karstā{0}}cinkošana

Iepriekš cinkotas virsmas piemērojamiem auksti -formētiem izstrādājumiem

Izgatavoto konstrukciju tērauda detaļu sērijveida karstai{0}}cinkošanai var tikt norādīts ISO 1461 vai ASTM A123/A123M.

Pielāgota eksporta sagatavošana

Pirms nosūtīšanas var apstiprināt papildu prasības, piemēram, identifikācijas marķējumu, garuma nošķiršanu, komplektētu iesaiņojumu un īpašu sūtījuma sagatavošanu.

Strukturālie materiāli rūpnieciskiem un infrastruktūras projektiem

Rūpnieciskās noliktavas un darbnīcas

H sijas, I sijas, kanāli un leņķi bieži tiek iestrādāti tērauda rāmjos, starpstāvos, atbalsta sistēmās un savienojumu mezglos.

Tirdzniecības un daudzstāvu{0}}tērauda ēkas

Konstrukciju tērauda sekcijas var norādīt sijām, kolonnām, sekundārajiem karkasiem un nesošajiem elementiem saskaņā ar apstiprinātajiem ēku projektiem.

Infrastruktūra un būvniecība

Atlasītie konstrukciju profili tiek izmantoti inženiertehniskajās atbalsta konstrukcijās, piekļuves platformās, tiltos un ar pamatiem{0}}saistītās lietojumprogrammās.

Mašīnu un iekārtu ražošana

Kanāli, sijas, leņķi, plakanie stieņi un izgatavotās sekcijas parasti tiek izmantotas rūpniecisko mašīnu pamatnēs, atbalsta rāmjos un iekārtu komplektos.

Jumta segumi un sekundārie tērauda karkasi

Auksti formētas C un Z loksnes nodrošina sekundāru strukturālu atbalstu jumtu un sienu sistēmām piemērotos tērauda ēku projektos.

Saliekamās un moduļu tērauda konstrukcijas

Strukturālie profili tiek izmantoti rūpnīcā{0}}izgatavotajos moduļos, atbalsta karkasos un projektam-specifiskajos tērauda mezglos.

Materiālu izsekojamība starptautiskajiem iepirkumiem

B2B konstrukciju tērauda iepirkšanai izmēru konsekvence un materiālu dokumentācija ir būtiska iepirkuma kontroles sastāvdaļa.

Dongmeng Group var saskaņot pirkuma pasūtījumā norādītās pārbaudes un dokumentācijas prasības.



Pārbaudes vienums	Darbības joma
Materiāla identifikācija	Novērtējums un piemērojamā standarta pārbaude
Ķīmiskais sastāvs	Pārskatiet saskaņā ar piemērojamo materiāla specifikāciju
Mehāniskās īpašības	Ražas izturība, stiepes izturība un pagarinājums
Izmēru pārbaude	Sekcijas izmēri un noteiktās pielaides
Virsmas pārbaude	Vizuāla virsmas stāvokļa pārbaude
Garums un daudzums	Piegādes pārbaude
Materiālie dokumenti	MTC/EN 10204 3.1, kur norādīts un pieejams
Trešās -puses pārbaude	Pēc izvēles, pēc vienošanās

Papildu testēšana, tostarp attiecīgā trieciena vai nesagraujošā pārbaude, ir jāpieprasa piedāvājuma posmā, ja to prasa projekta specifikācijas.

Dokumentācijas pieejamība ir atkarīga no faktiskās tērauda kategorijas, ražošanas avota un saskaņotās pārbaudes apjoma.

Strukturālā tērauda piegāde ārzemju projektiem

Mēs atbalstām starptautiskos pasūtījumus, kas ietver individuālu profilu sēriju un konsolidētu konstrukciju tērauda materiālu sarakstus.

Pieejamās sagatavošanas iespējas ietver:

Sadaļas identifikācija un pakāpes marķējums

Komplektēšana pēc profila veida un izmēriem

Vajadzības gadījumā piemērots aizsargājošs iesaiņojums

Pacelšanas un pārvietošanas apsvērumi

Īpaša iepakošanas kārtība izgatavotajām sastāvdaļām

Eksporta nosūtīšanas dokumentācija

Projekta{0}}piegādes koordinācija

Jauktā{0}}profila iepirkumu var pārskatīt arī saskaņā ar klienta materiālu-noņemšanu (MTO) vai materiālu sarakstu (BOM).

Projekts{0}}Orientēts konstrukciju tērauda iepirkums

Visaptverošs produktu pārklājums

Iegūstiet vairākus strukturālo profilu veidus, izmantojot koordinētu iepirkuma procesu.

Starptautiskais specifikāciju atbalsts

Sagatavot pasūtījumus atbilstoši nepieciešamajām ASTM, EN, JIS vai GB/T materiāla un izmēru specifikācijām.

Vērtība-Pievienotā apstrāde

Apvienojiet materiālu iegādi ar piemērotām griešanas, urbšanas, virsmas apstrādes un izgatavošanas prasībām.

Materiālu pārbaude un izsekojamība

Pirms pasūtījuma veikšanas apstipriniet materiālu dokumentāciju un projekta{0}}specifiskās pārbaudes prasības.

Pielāgojami piegādes pasākumi

Pārskatiet standarta sadaļu pasūtījumus, kā arī īpašos izmērus un{0}}rasējuma prasības.

Eksportēt{0}}orientēta koordinācija

Atbalstīt starptautisko iepirkumu, iepakošanu, materiālu identifikāciju un sūtījuma sagatavošanu.

Q1. Kas ir oglekļa tērauda profili?

Oglekļa tērauda profili ir tērauda izstrādājumi, kas ražoti ar noteiktu šķērsgriezuma{0}}ģeometriju, piemēram, H, I, U, C, L un T sekcijām.

Plašākais konstrukciju tērauda profilu tirgus ietver arī noteiktas augstas -stiprības zema-leģētā tērauda kategorijas, kas parasti tiek izmantotas inženierzinātnēs un celtniecībā.

Q2. Kāda ir atšķirība starp H staru kūli un I staru?

Galvenās atšķirības ir atkarīgas no konkrētās sekciju sistēmas, atloka konfigurācijas un ģeometriskajām proporcijām.

Nominālais nosaukums vien nenosaka slodzes{0}}nestspēju. Pircējiem ir jāsalīdzina faktiskie sekcijas izmēri un publicētās konstrukcijas īpašības.

Q3. Kādas tērauda markas parasti izmanto konstrukciju profiliem?

Parastās kategorijas ir ASTM A36, ASTM A572 Grade 50, ASTM A992, S235JR, S275JR, S355JR, S355J2, SS400, Q235 un Q355.

Klases pieejamība ir atkarīga no sadaļu sērijas un attiecīgajām ražošanas specifikācijām.

Q4. Vai ASTM A36 un S235JR ir līdzvērtīgi?

Tās ir atsevišķas materiālu specifikācijas. Lai gan abus parasti izmanto vispārīgiem strukturāliem lietojumiem, to ķīmiskais sastāvs, mehāniskās prasības un testēšanas noteikumi ir jāpārskata pirms jebkādas aizstāšanas.

Q5. Kāda ir atšķirība starp UPN un UPE kanāliem?

UPN kanāliem ir konusveida iekšējās atloka virsmas, savukārt UPE kanāliem ir paralēli atloki.

Profiliem ir dažādas ģeometriskās īpašības, un tie ir jāpasūta, izmantojot pareizo izmēru sēriju.

Q6. Kāda ir atšķirība starp C un Z purliniem?

Abus parasti ražo aukstās velmēšanas veidā.

C sadaļām parasti ir kanāla-formas-šķērsgriezums, savukārt Z sadaļām ir Z-formas konfigurācija. Izvēlētais čaulas veids ir atkarīgs no ēkas sistēmas un inženiertehniskā projekta.

Q7. Vai konstrukciju tērauda profilus var cinkot?

Jā. Piemērotos strukturālos profilus un izgatavotos komponentus var pakļaut karstai{1}}cinkošanai.

Piemērojamās pārklājuma prasības var norādīt saskaņā ar ISO 1461 vai ASTM A123/A123M, atkarībā no projekta.

Auksti{0}}formētus profilus var ražot arī no iepriekš-cinkotās tērauda sloksnes, kam seko cits pārklāšanas process.

Q8. Vai varat piegādāt pielāgotus profila izmērus?

Pēc pasūtījuma izgatavotu vai auksti formētu{0}}sekcijas izmērus var pārskatīt, pamatojoties uz tehniskajiem rasējumiem, pasūtījuma daudzumu un pieejamajām ražošanas iespējām.

Nestandarta karsti velmētu-izmēru gadījumā var būt nepieciešama īpaša velmēšanas kārtība un minimālais ražošanas apjoms.

Q9. Vai varat sniegt EN 10204 3.1 materiālu sertifikātus?

Materiālu sertifikāciju var iekļaut piedāvājuma prasībās, ja tā ir pieejama no attiecīgā ražošanas avota.

Pirms pirkuma pasūtījuma apstiprināšanas, lūdzu, norādiet nepieciešamo sertifikāta veidu.

Q10. Kāda informācija ir nepieciešama precīzam piedāvājumam?

Lūdzu, norādiet profila veidu, apzīmējumu vai izmērus, materiāla pakāpi, tehnisko standartu, nepieciešamo garumu, daudzumu, virsmas apstrādi un piegādes galamērķi.

Izgatavotajām sekcijām jāiekļauj arī tehniskie rasējumi un pārbaudes prasības.

Q11. Vai vienā pasūtījumā var apvienot dažādus tērauda profilus?

Pasūtījumus, kas satur sijas, kanālus, leņķus un citus konstrukcijas materiālus, var pārskatīt konsolidētajam iepirkumam un nosūtīšanai.

Pieejamība un piegādes noteikumi tiek apstiprināti saskaņā ar faktisko materiālu sarakstu.

Q12. Kā aprēķina konstrukciju tērauda sekcijas teorētisko svaru?

Sekcijas nominālais svars tiek noteikts, izmantojot{0}}šķērsgriezuma laukumu un materiāla blīvumu.

Standartizētiem profiliem pircējiem ir jāizmanto attiecīgās sadaļas tabulā publicētais teorētiskais svars.

Nestandarta izgatavotām sekcijām svaru var aprēķināt pēc detalizētas sekcijas ģeometrijas un norādītā materiāla blīvuma.

Nosūtiet mums savu konstrukciju tērauda materiālu sarakstu

Vai meklējat oglekļa tērauda profilu piegādātāju savam nākamajam rūpniecības vai būvniecības projektam?

Xi'an Dongmeng Group Co., Ltd. atzinīgi vērtē pieprasījumus no tērauda izplatītājiem, konstrukciju ražotājiem, darbuzņēmējiem, EPC uzņēmumiem, iekārtu ražotājiem un starptautisku projektu pircējiem.

Lai iegūtu precīzu citātu, lūdzu, sniedziet:

RFQ informācija	Klientu prasības
Produkta veids	H Beam / I Beam / Kanāls / Leņķis / Cits
Sadaļas apzīmējums	IPE200 / HEB200 / UPN100 / L50 × 50 × 5 / pielāgots
Tērauda pakāpe	ASTM A36 / S355JR / Q355B / Cits
Tehniskais standarts	ASTM / EN / JIS / GB/T
Nepieciešamais garums	Standarta/sagriezts-līdz-garumam
Daudzums	Gabali / Metriskās tonnas
Virsmas apstrāde	Kā-velmēts / krāsots / cinkots
Apstrāde	Griešana / Urbšana / Metināšana / Citi
Dokumentācija	MTC / pārbaudes prasības
Galamērķis	Valsts / osta / piegādes noteikumi

Nosūtiet savu piedāvājumu|Iesniegt tehniskos rasējumus|Sazinieties ar mūsu pārdošanas komandu

Biroja informācija

Uzņēmums:Xi'an Dongmeng Group Co., Ltd.

Tālrunis: +86 157 6921 4734

E-pasts: office@dongmjd.com

WhatsApp:Dong, +86 157 6921 4734

Biroja adrese:Telpa 4107, Runfeng Building, Sanqiao New Street, Weiyang District, Xi'an City, Shaanxi province, Ķīna.



Xi'an Dongmeng Group Co., Ltd. ir viens no vadošajiem oglekļa tērauda profilu ražotājiem un piegādātājiem Ķīnā. Mēs sirsnīgi sveicam jūs mūsu rūpnīcā iegādāties vai vairumtirdzniecībā iegādāties lētu oglekļa tērauda profilu noliktavā. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu. Lai iegūtu bezmaksas paraugu, sazinieties ar mums tūlīt.
