Prasīgiem hidrauliskiem un pneimatiskiem lietojumiem, kas nepieciešamiizcila precizitāteunuzticama veiktspēja,EN 10305-1 E355 slīpēta bezšuvju tērauda caurulepārstāv aaugstākās kvalitātes-risinājums. Šis produkts ir ražots saskaņā ar stingrām prasībāmEiropas standarti, garantējotizcilas mehāniskās īpašībasunnemainīga kvalitāte. Kritiskaisslīpēta iekšējā virsmair izstrādāts, lai sasniegtuminimāls virsmas raupjums, stingras izmēru pielaides, unoptimāls apaļums. Šie atribūti ir būtiski uzlabošanaisistēmas efektivitāte, pagarinotkalpošanas laiks, un samazinotkopējās īpašumtiesību izmaksassamazinotblīvējuma nodilumsunšķidruma noplūde. Kā ideāls materiāls priekšaugstas veiktspējas{0}}hidrauliskie cilindri, servo cilindri, unprecīzijas inženierijas pielietojumi, mūsuE355 slīpētas caurulespiegādāstruktūras integritāteundarbības uzticamībanepieciešams kritiskām sistēmām.
01
Augsta kvalitāte
02
Uzlabots aprīkojums
03
Profesionāla komanda
04
Pielāgots pakalpojums
Produktu apraksts

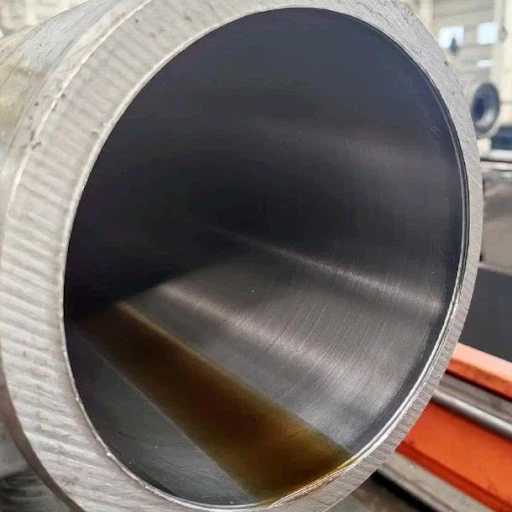

EN 10305-1 E355 slīpēta bezšuvju tērauda caurule
Standarts: EN 10305-1, EN 10305-4
Materiāli:E355
Tehniski: auksti-vilkts bezšuvju
Piegādes nosacījums:BK.BKW,BK+S,GBK,NBK
Taisnums:0,5 mm/1 m max caurulēm, kuru garums ir mazāks par 3 m, 0,8 mm/1 m max caurulēm no 3 līdz 6 m, 1,2 mm/1 m caurulēm, kuru garums pārsniedz 6 m
Tehnoloģija:slīpēts un SRB (slīpēts un slīpēts ar rullīti).
Pielietojums:izmanto smago mašīnu, celtņu, ekskavatoru un iekrāvēju hidrauliskajos cilindros. utt
Ķīmiskās īpašības
| Ogleklis | Silīcijs | Mangāns | Fosfors | Sērs | Molibdēns | Niķelis | Chromium | Varš | Citi |
|---|---|---|---|---|---|---|---|---|---|
| max 0,22 | max 0,55 | max 1,60 | 0.025 | 0.025 | – | – | – | – | – |
Mehāniskās īpašības
| Ražas spēks | Stiepes izturība | Pagarinājums A5 min | |||
|---|---|---|---|---|---|
| MPa min | ksi min | MPa min | MPa min | ksi min | Procenti |
| 490 | 630 | – | 22 | ||
Din En 10305-1 materiāla caurules izmēru tabula
| 1/8 collas IPS (0,405 collas ārējais diametrs) | 3 1/2 collu IPS (4000 collu ārējais diametrs) |
| 3/8 collu IPS (ārējais diametrs 0,675 collas) | 5 collu IPS (5,563 collas ārējais diametrs) |
| 40., 80. grafiks | Grafiks 10, 40, 80, 160, XXH |
| 1/4 collas IPS (ārējais diametrs 0,540 collas) | 4 collu IPS (4500 collu ārējais diametrs) |
| 10., 40., 80. grafiks | Grafiks 10, 40, 80, 160, XXH |
| Grafiks 10, 40, 80, 160, XXH | Grafiks-40 (.375) |
| 10., 40., 80. grafiks | Grafiks 10, 40, 80, 160, XXH |
| 1/2 collas IPS (ārējais diametrs 0,840 collas) | 6 collu IPS (6,625 collas ārējais diametrs) |
| Grafiks 5, 10, 40, 80, 160, XXH | Grafiks 5, 10, 40, 80, 120, 160, XXH |
| 3/4 collu IPS (1,050 collas ārējais diametrs) | 8 collas IPS (8,625 collas ārējais diametrs) |
| Grafiks 10, 40, 80, 160, XXH | Grafiks 5, 10, 40, 80, 120, 160, XXH |
| 1 collas IPS: (1,315′ ārējais diametrs) | 10 collu IPS (10,750 collu ārējais diametrs) |
| Grafiks 5, 10, 40, 80, 160, XXH | Grafiks 10, 20, 40, 80 (.500), TRUE 80 (.500) |
| 2 collu IPS (2,375 collas ārējais diametrs) | 16 collu IPS (16 000 collu ārējais diametrs) |
| 1–1/4 collas IPS (1,660 collas ārējais diametrs) | 12 collu IPS (12,750 collu ārējais diametrs) |
| 1–1/2 collas IPS (1,900 collas ārējais diametrs) | 14 collu IPS (14 000 collu ārējais diametrs) |
| Grafiks 10, 40, 80, 160, XXH | 10. grafiks (.188), 40. grafiks (.375) |
| Grafiks 10, 40, 80, 160, XXH | Grafiks 10, 20, 40(.375), TRUE40(.406), Grafiks 80(.500) |
| Grafiks 10, 40, 80, 160, XXH | 10. grafiks (.188), 40. grafiks (.375) |
| 2 1/2 collu IPS (2,875 collas ārējais diametrs) | 18 collu IPS (18 000 collu ārējais diametrs) |
| 3 collu IPS (3500 collu ārējais diametrs) | Grafiks 5, 10, 40, 80, 160, XXH |
E355+sr Din En 10305-1 caurules ekvivalents
| Produkts | Deutsches Institut für Normung | Eiropas standarti | Lielbritānijas standarti | Nacionālā nākotnes asociācija | Amerikas testēšanas un materiālu biedrība | Amerikas Mašīnbūves inženieru biedrība |
|---|---|---|---|---|---|---|
| EN 10305-1 E235 | – | EN 10305-1 E235 | – | – | – | – |
| EN 10305-4 E355 | – | EN 10305-4 E355 | – | – | – | – |
| EN 10305-1 E355 | – | EN 10305-1 E355 | – | – | – | – |
| LV 10305-1 26Mn5 | DIN 26Mn5 | LV 10305-1 26Mn5 | – | ASTM SAE 1526 | – | – |
| EN 10305-1 E255 | – | EN 10305-1 E255 | – | – | – | – |
| EN 10305-1 C35E | DIN 17204 Ck35 | EN 10305-1 C35E | NFA A 35-552 XC 32 | ASTM A519 1035 | ASME SA 519 1035 | – |
| EN 10305-1 E41020V1 | – | EN 10305-1 E41020V1 | – | – | – | – |
| EN 10305-1 C45E | DIN 17204 Ck45 | EN 10305-1 C45E | – | ASTM A519 1045 | ASME SA 519 1045 | – |
| LV 10305-1 26Mo2 | – | LV 10305-1 26Mo2 | – | – | – | – |
| LV 10305-1 42CrMo4 | DIN 17204 42CrMo4 | LV 10305-1 42CrMo4 | NFA EN – 42CrMo4 | ASTM A 519 4142 | – | – |
| LV 10305-1 25CrMo4 | DIN 17200 25CrMo4 | LV 10305-1 25CrMo4 | NFA EN . 25CrMo4 | – | – | – |
| EN 10305-4 E235 | – | EN 10305-4 E235 | – | – | – | – |
| EN 10305-4 E215 | – | EN 10305-4 E215 | – | – | – |
E355 Metinātās caurules izmērs
| Sienas biezums | Ārējā diametra izmēri collās |
|---|---|
| .010 | 1/16, 1/8, 3/16 |
| .020 | 1/16, 1/8, 3/16, 1/4, 5/16, 3/8 |
| .120 | 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 2, 2 1/4, 2 1/2, 3 |
| .083 | 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 7/8, 2, 2 1/2,3 |
| .012 | 1/8 |
| .016 | 1/8, 3/16 |
| .028 | 1/8, 3/16, 1/4, 5/16, 3/8, 1/2, 3/4, 1, 1 1/2, 2 |
| .035 | 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .134 | 1 |
| .049 | 3/16, 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/8, 1 1/4, 1 1/2, 1 5/8, 2, 2 1/4 |
| .065 | 1/4, 5/16, 3/8, 1/2, 16, 5/8, 3/4, 7/8, 1, 1 1/4, 1 1/2, 1 5/8, 1 3/4, 2, 2 1/2, 3 |
| .095 | 1/2, 5/8, 1, 1 1/4, 1 1/2, 2 |
| .109 | 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 |
| .250 | 3 |
| .125 | 3/4, 1, 1 1/4, 1 1/2, 2, 3, 3 1/4 |
| .375 | 3 1/2 |
E355 tērauda apaļās caurules izmēru pielaide
| Novērtējums | Izmēri | Ārējā diametra pielaide | Tolerance |
|---|---|---|---|
| Karsti velmēti | Ārējais diametrs — 80 ārējais diametrs > 80 WT < 12 sienas=12 | ± 0,4 ± 0,5 % no ārējā diametra | ± 0,7 ± (5 % x WT + 0.1 |
| Auksti apstrādāts, auksti velmēts un auksti stiepts | Ārējais diametrs < 40 ārējais diametrs 40 - 80 ārējais diametrs > 80 WT < 6 WT 6=8 WT > 8 | + 0.30/- 0 *+ 0.35/- 0 *+ 0.40/- 0 | ± 0.30 ± 0.35 ± 0.40 |
| Karsti velmēta mizota caurule | Visi izmēri WT < 12 Wall=12 | + 0.25/- 0 mm | ± 0,8 ± (5 % x WT+ 0.2) |
E355 tērauda bezšuvju caurules izmērs
| Sastāvdaļas garums mm | Ārējais diametrs no 30 līdz 100 mm | Ārējais diametrs no 100 līdz 254 mm |
| 10 līdz 100 | + 1.0/- 0 | + 2.0/- 0 |
| 1200 līdz 5000 | + 5.0/- 0 | + 6.0/- 0 |
| 600 līdz 1200 | + 3.0/- 0 | + 4.0/- 0 |
| 100 līdz 600 | + 2.0/- 0 | + 3.0/- 0 |
Acero E355 bezšuvju cauruļu specifikāciju tabula
| izmērs mm | 5 Līdz 1219.2 |
|---|---|
| Grafiks | XS grafiks, 160. grafiks, 40. grafiks, XXS grafiks, 80. grafiks, piegādātājs un ražotājs |
| Standarta | JIS, EN, DIN, GB, IS, AISI, ASME, ASTM |
| Bezšuvju caurules izmērs mm | 4 līdz 219 Sienas biezums: 0,5 līdz 20 |
| Metinātās caurules izmērs mm | 5 līdz 1219.2 |
| Bezšuvju caurules izmērs mm | 3.35 Līdz 101.6 |
| Garums | Double Random, Single Random, Standard & Cut garums |
| Sienas biezums collās | 0,020 līdz 0,220 |
| Tips | U saliekts, taisns, bezšuvju, apaļš, metināts, EFW, caurules spole, ERW, hidrauliskais, LSAW, kvadrātveida, izgatavots, katls, taisnstūrveida |
| Pabeigt | BA, pulēts, AP, MF |
| Veidlapa | Kvadrātveida, hidraulisks, taisnstūrveida, apšūts, izliekts, katls, dobs, LSAW, taisns, apaļš, |
| Beigas | Slīps, vienkāršs, protektors |
| Cauruļu marķēšana | Visas caurules ir marķētas šādi: piegādātāja vai ražotāja nosaukums, standarts, pakāpe, OD, biezums, garums, siltuma numurs |
Stahl E355 caurules pārbaude
| Pēc izvēles | Izlīdzināšanas tests vai izplešanās tests (20. iespēja) | M | Viens katrā pārbaudītajā partijā |
| Nelīdzenuma mērīšana | Nav piemērojams | Viens katrā pārbaudītajā partijā | |
| NDT, lai noteiktu garenvirziena pārtraukumu | Nav piemērojams | Individuāls | |
| NDT, lai noteiktu noplūdes | |||
| Obligāti | Ķīmiskā analīze | M | M |
| Stiepes pārbaude | M | Viens katrā pārbaudītajā partijā | |
| Izmēru pārbaude | M | M | |
| Vizuāla pārbaude | M | M |
Stahl E355 caurules pārbaude
| Pārbaudes vai pārbaudes veidi | Pārbaudes biežums | |
| Iekšējā pārbaude | Pieņemšanas pārbaude | |
| Izmēru pārbaude | M | M |
| Ķīmiskā analīze | M | M |
| NDT, lai noteiktu noplūdes | Individuāls | Individuāls |
| Stiepes pārbaude | M | Viens katrā pārbaudītajā partijā |
| Vizuāla pārbaude | M | M |
| Izlīdzināšanas tests vai pagarinājuma tests | M | Divi katrā pārbaudītajā partijā |
Bieži uzdotie jautājumi: EN 10305-1 E355 slīpēta bezšuvju tērauda caurule
1. jautājums. Kāda ir slīpētu cauruļu izmantošanas galvenā priekšrocība salīdzinājumā ar standarta auksti stieptām bezšuvju (CDS) caurulēm?
A:Galvenā priekšrocība slēpjas tajāizcila iekšējās virsmas apdare un izmēru precizitāte. Lai gan standarta CDS caurules ir piemērotas vispārējiem lietojumiem, slīpētām caurulēm tiek veikts papildu abrazīvs process, kas nodrošina daudz gludāku iekšējo virsmu, stingrāku diametra pielaidi un uzlabotu apaļumu. Tas ir ļoti svarīgi lietojumiem, kas saistīti ar dinamiskām blīvēm, jo tas ievērojami samazina berzi, samazina blīvējuma nodilumu un šķidruma noplūdi, kā arī uzlabo hidraulisko vai pneimatisko cilindru kopējo efektivitāti un kalpošanas laiku.
2. jautājums. Kā E355 tērauda marka saskaņā ar EN 10273-3 uzlabo veiktspēju augstspiediena lietojumos?
A:E355 marka, kā noteikts EN 10273-3, ir smalkgraudains, neleģēts kvalitātes tērauds ar noteikto minimālo tecēšanas robežu 355 MPa. Tas ir uzlabotsmehāniskā izturībanodrošina izciluspiediena{0}}nestspējaun struktūras integritāte. Tas piedāvā izcilu stiprības-un-svara attiecību salīdzinājumā ar zemākām kategorijām, piemēram, E235, ļaujot izveidot kompaktākus, vieglākus, tomēr jaudīgākus cilindrus, kas spēj izturēt lielāku darba spiedienu un dinamiskas slodzes.
Q3: Kādas specifiskās virsmas raupjuma (Ra) vērtības mēs varam sagaidīt, izmantojot jūsu slīpētās caurules?
A:Mūsu slīpēšanas process ir kalibrēts, lai sasniegtu virsmas raupjuma vērtības, kas parasti ir diapazonā noRa Mazāks vai vienāds ar 0,4 µm, ar vēl smalkāku apdari (piemēram, Ra Mazāks vai vienāds ar 0,2 µm), kas pieejams kritiskiem lietojumiem. Mēs norādām un garantējam šīs vērtības mūsu materiālu sertifikātos, lai nodrošinātu, ka tās atbilst jūsu komponentu konstrukcijas stingrajām prasībām.
Q4: Vai jūsu ražošanas process nodrošina nemainīgas materiāla īpašības visā caurules garumā?
A:Pilnīgi noteikti. Konsekvence ir mūsu kvalitātes nodrošināšanas stūrakmens. Mēs nodarbināmbezšuvju ražošanakam seko kontrolēts slīpēšanas process. Tas apvienojumā ar 100% ultraskaņas testēšanu un stingru partiju{2}}mehānisko testēšanu nodrošina vienmērīgumikrostruktūra, cietība, unizmēru stabilitātevisā mūsu ražotās caurules garumā.
5. jautājums: vai varat piegādāt pielāgotas sastāvdaļas slīpētas caurules ar ne-standarta diametru un sieniņu biezumu?
A:Jā, mēs specializējamies nodrošināšanāpielāgota-izmēra slīpētas caurules. Sākotnējo dobumu un mūsu frēzēšanas iespēju robežās mēs varam ražot caurules ar ārējo diametru un sienu biezumu, kas pielāgots jūsu konkrētajam dizainam. Lūdzu, konsultējieties ar mūsu tehnisko pārdošanas komandu, lai apspriestu savas precīzās prasības attiecībā uz OD, ID un sienas biezuma pielaidēm.
Q6: Kāda kvalitātes dokumentācija un sertifikāti ir pievienoti jūsu sūtījumiem?
A:Visiem sūtījumiem ir pievienots pilnībā izsekojams3.1. Materiāla pārbaudes sertifikātssaskaņā ar EN 10204, kas apstiprina ķīmisko sastāvu, mehāniskās īpašības un visu nesagraujošo testu rezultātus. Uzturam arī pilnusiltuma-koda izsekojamībano izejmateriāla līdz gatavai caurulei. Pēc pieprasījuma var apspriest papildu sertifikātus, piemēram, īpašus nozares standartus.
Q7: Kādas ir šī produkta galvenās nozares un lietojumi?
A:Šī augstākās kvalitātes caurule ir izstrādāta prasīgiem lietojumiem dažādās nozarēs, tostarp:
Mobilā hidraulika:Cilindri būvniecības, lauksaimniecības un kalnrūpniecības aprīkojumam.
Rūpnieciskās iekārtas:Preses, plastmasas iesmidzināšanas formēšanas iekārtas un automatizācijas sistēmas.
Aviācija un aizsardzība:Augstas{0}}veiktspējas iedarbināšanas sistēmas.
Enerģija:Hidrauliskās sistēmas vēja turbīnām un citām elektroenerģijas ražošanas iekārtām.
8. jautājums. Kā EN 10305-1 E355 slīpētu cauruļu izmantošana palīdz samazināt kopējās īpašuma izmaksas (TCO)?
A:Lai gan sākotnējie ieguldījumi var būt lielāki par standarta caurulēm,Kopējās īpašumtiesību izmaksasievērojami samazinās, pateicoties:
Uzlabota uzticamība:Mazāk kļūdu un neplānotu dīkstāves.
Pagarināts blīvējuma un komponentu kalpošanas laiks:Samazināts dārgo blīvējumu un citu sastāvdaļu nodilums.
Uzlabota sistēmas efektivitāte:Mazāki berzes zudumi enerģijas taupīšanai.
Samazināta apkope:Retāk veikts kapitālais remonts un šķidruma maiņa.
